デジタルクロック #001 カスタム化へのヒント

このページにはデジタルクロック #001 の設計をカスタマイズする着想をいくつか集めました.

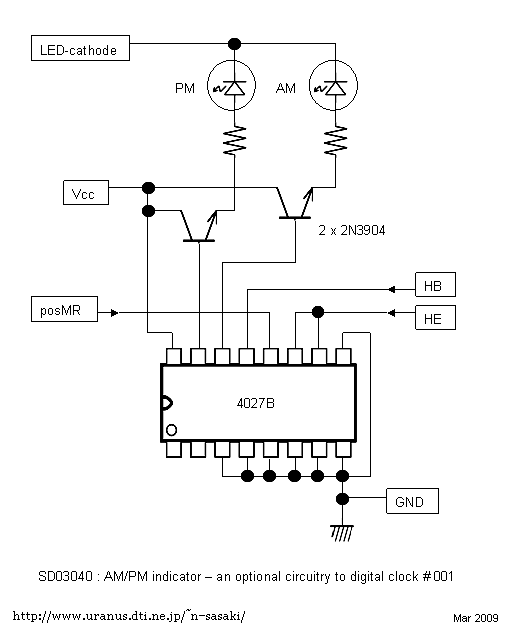

AM/PM表示を追加するのはまったく容易.

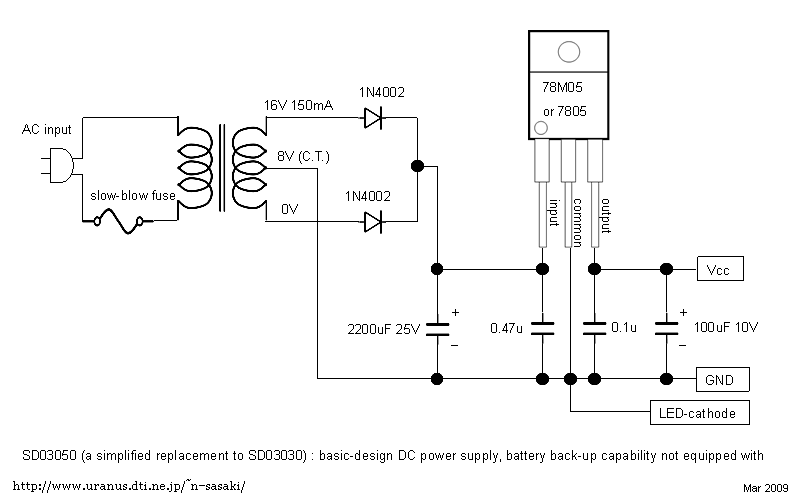

バッテリーバックアップ無しの簡単な電源. バッテリーバックアップ機能が 不要なら, 電源部を簡略化できる.

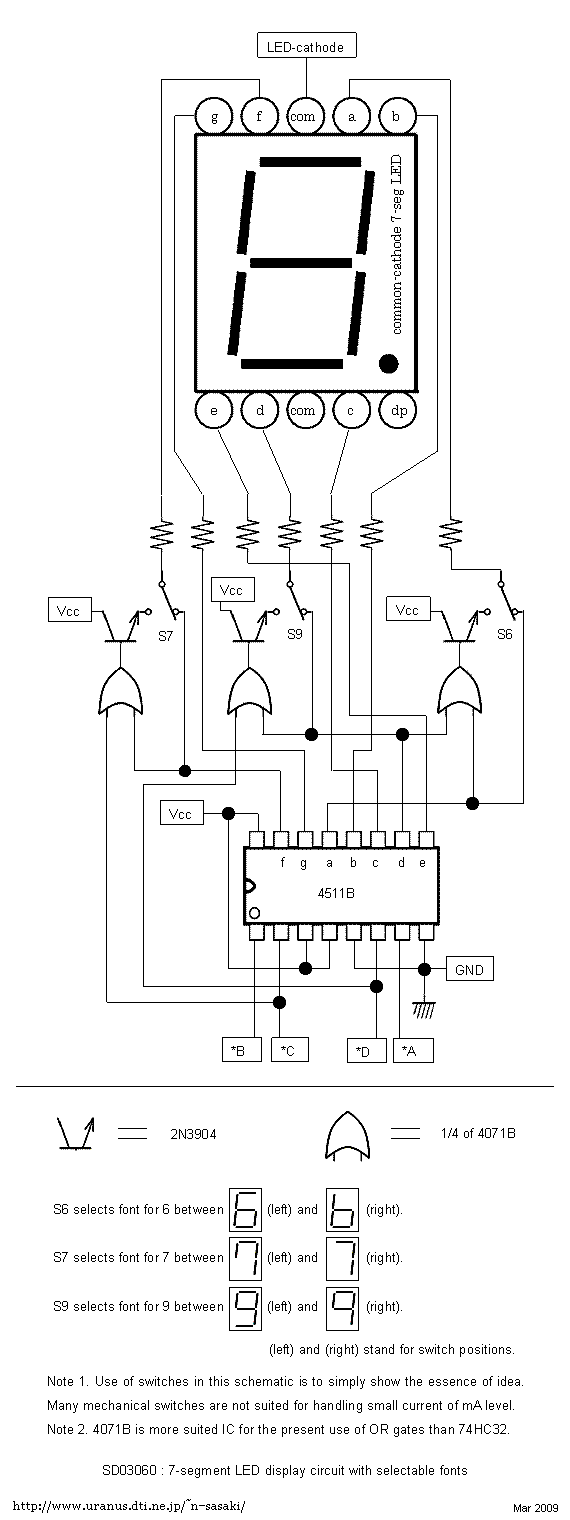

7セグメント表示器字体の修正は難しくない. これは数字 6, 7 および 9 の字体に関するアイデアであり, 回路図 SD03020 の U8 と U10 が この修正の対象と捉えられます.
